フィルターの交換方法

■ プレフィルターの取りはずし

シェードを押さえながらプレフィルター中央の2つの穴に指を入れて反時計回りに回し、本体から2ヶ所のツメをはずして取りはずします。

プレフィルターの取りはずし

■ プレフィルターの取り付け

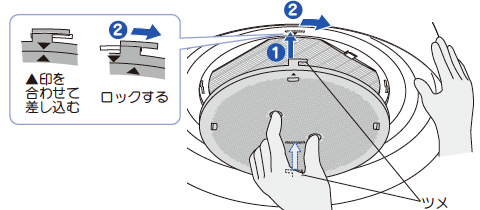

シェードを押さえながらプレフィルターと本体の▲印が合うようにしてプレフィルターのツメを差し込み、時計方向に回して固定します。

※プレフィルターを軽く引くなどして確実に取り付けられたことを確認してください。

プレフィルターの取り付け

■ 脱油フィルター

1

プレフィルターをはずし、汚れた脱油フィルターを交換します。

脱油フィルターは4ヶ所のツメで固定されています。

2

プレフィルターを本体に取り付けます。

脱油フィルター

■ 脱煙・脱臭フィルター

1

プレフィルター(脱油フィルター付)をはずします。

2

照明カバーをはずします。

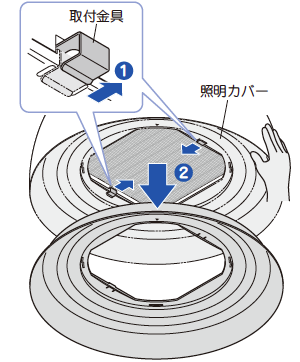

照明カバーを押さえながら照明カバー取付金具(2ヶ 所)を内側に引き出し、照明カバーをはずします。

取付金具が引っ掛かったまま無理に照明カバーをはずすと、取付金具が変形するおそれがあります。

脱煙・脱臭フィルター
脱煙・脱臭フィルター
3

脱煙・脱臭フィルターを交換します。

1)脱煙・脱臭フィルターを手で押さえながら照明カバー取付金具(2ヶ所)を元の位置に戻し、脱煙・脱臭フィルターを取り出します。

※フィルター交換の際に本体内面が汚れている場合は、「本体のお手入れ」を参照して汚れをふき取ってください。

脱煙・脱臭フィルター

2)新しい脱臭フィルターと脱煙フィルターを図のように重ね、本体に取り付けます。

3)照明カバー取付金具(2ヶ所)を内側に引き出します。

脱煙・脱臭フィルター

お願い

  • 各フィルターが本体にしっかり取り付いていることを確認してください。
    (斜めに取り付いていたり、脱煙・脱臭フィルターの間にすきまができないように取り付けてください。)
  • 必ず脱臭フィルターが上側になり、かつ矢印が2 枚のフィルターとも上向きになるように本体にセットしてください。
  • 誤った取り付けは脱臭・脱煙性能が悪化し、寿命も短くなることがあります。
    脱煙、脱臭フィルターは、お住まいの地域の廃棄処分方法に従って処理してください。
4

照明カバーを取り付けます。

照明カバーの印(2ヶ所)と照明カバー取付金具を合わせ、照明カバー取付金具を外側に押し込み固定します。

お願い

照明カバーが確実に固定されていることを確認してください。

脱煙・脱臭フィルター

脱煙・脱臭フィルター
5

プレフィルター(脱油フィルター付)を取り付けます。
