DRL・FULの取り付け方法

■ 取り付け可能な配線器具の確認

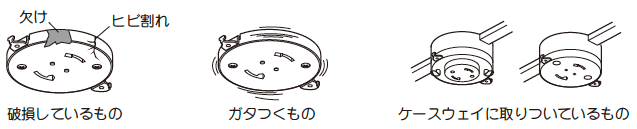

以下の配線器具には取り付けないでください。火災、感電、落下の原因になります。
また、配線器具の交換・取り付けは必ず電気設備技術基準に従って法的有資格者に工事を依頼してください。
有資格者以外の電気工事は禁止されています。

■ 付属部品の確認

■ 取り付けかた

1

本製品の取付高さを調整します。

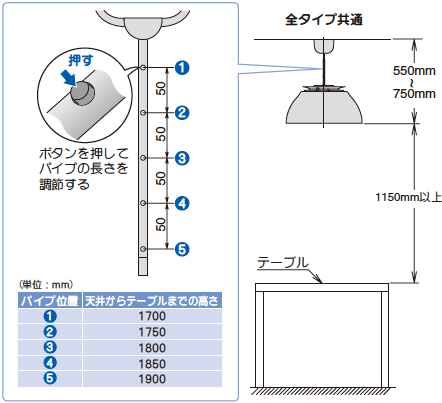

テーブル面から製品下端までの高さが 1150mm 以上となるようにパイプ長さを調整します。

取付アダプタ下側にある丸いボタンを押し、パイプの長さを調整します。
調整後は丸いボタンが確実に出ていることを確認してください。

4 段階(50mm 間隔)で調整できるスライド式になっています。

調整位置は下表を参考にしてください。

2

天井の配線器具に取り付けます。

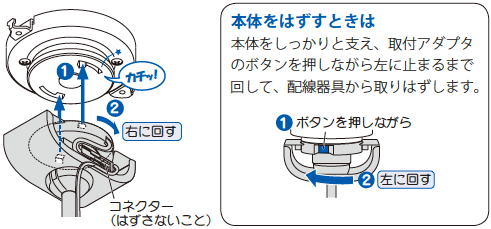

1)本体を支えながら取付アダプタを配線器具に差し込み、「カチッ」と音がするまで右に回します。
※ ボタンを押さずに左に回してはずれないことを確認してください。

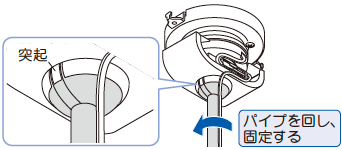

2)パイプを回し、金具の切り欠きに突起を固定します。

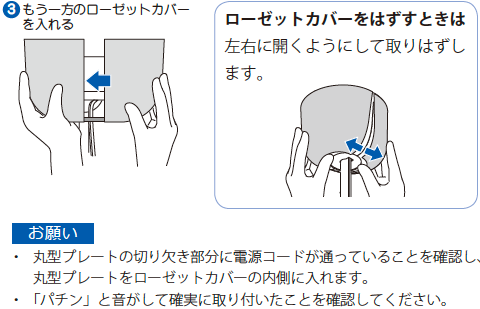

3) ローゼットカバーを取り付けます。

お願い

  • ローゼットカバー取付時、ローゼットカバーで配線を挟みこまないように注意してください。

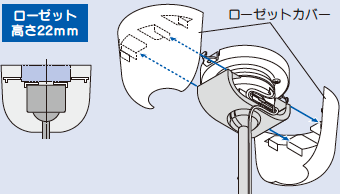

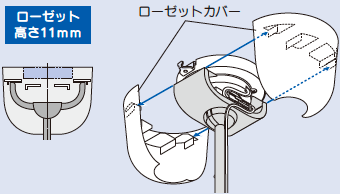

※ローゼットの種類(高さ)により取り付けかたが異なります。下図を参照して取り付けてください。

※ ローゼットカバーの取り付けかたが誤っていると、天井との間にすきまができてしまいます。

3

電源コードの長さを調整します。

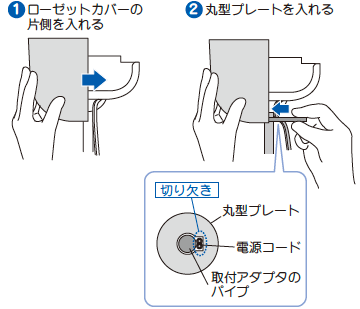

パイプの長さに応じて電源コードをローゼットカバー内に押し込んで収めます。
※収まりにくい場合はローゼットカバーを開き、中の状態を確認してください。

4

プレフィルターをはずします。

シェードを押さえながらプレフィルター(脱油フィルター付)中央の 2 つの穴に指を入れて反時計回りに回し、本体から 2 ヶ所のツメをはずしてプレフィルターを取りはずします。

5

照明カバーをはずします。

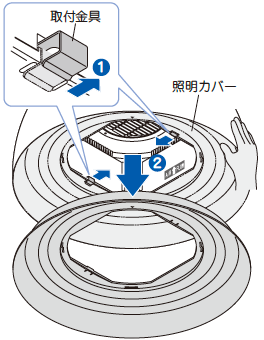

照明カバーを押さえながら照明カバー取付金具(2ヶ所)を内側に引き出し、照明カバーをはずします。
※取付金具が引っ掛かったまま無理に照明カバーをはずすと、取付金具が変形するおそれがあります。

6

脱臭・脱煙フィルターを取り付けます。

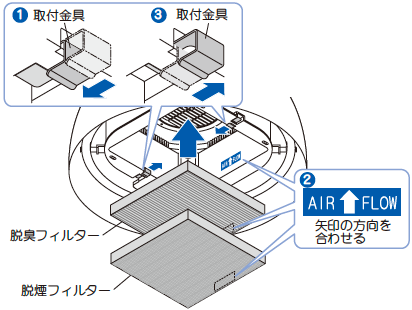

1)取付金具を外側に押し込みます。

2)付属品の脱臭フィルターと脱煙フィルターをポリ袋から取り出し、図のように重ねて本体に取り付けます。

3) 照明カバー取付金具(2 ヶ所)を内側に引き出します。

お願い

  • 各フィルターが本体にしっかり取り付いていることを確認してください。(斜めに取り付いていたり、脱煙・脱臭フィルターの間にすきまができないように取り付けてください。)
  • 必ず脱臭フィルターが上側になり、かつ矢印が 2 枚のフィルターとも上向きになるように本体にセットしてください。誤った取り付けは脱臭・脱煙性能が悪化し、寿命も短くなることがあります。
7

照明カバーを取り付けます。

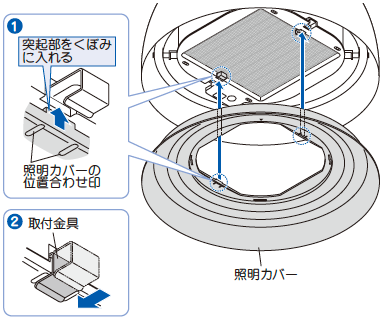

照明カバーの印(2ヶ所)と照明カバー取付金具を合わせ、照明カバー取付金具を外側に押し込み照明カバーを固定します。

お願い

  • 照明カバーが確実に固定されていることを確認してください。
8

プレフィルターを取り付けます。

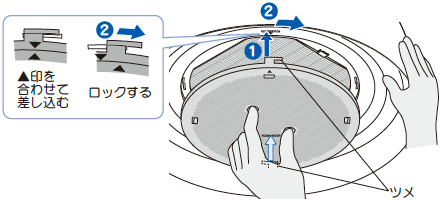

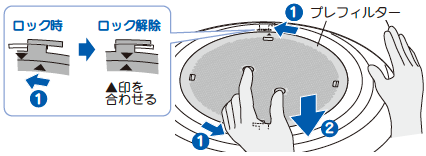

シェードを押さえながらプレフィルター(脱油フィルター付)と本体の▲印が合うようにしてプレフィルターのツメを差し込み、時計方向に回してプレフィルターを固定します。
※プレフィルターを軽く引くなどして確実に取り付けられたことを確認してください。
